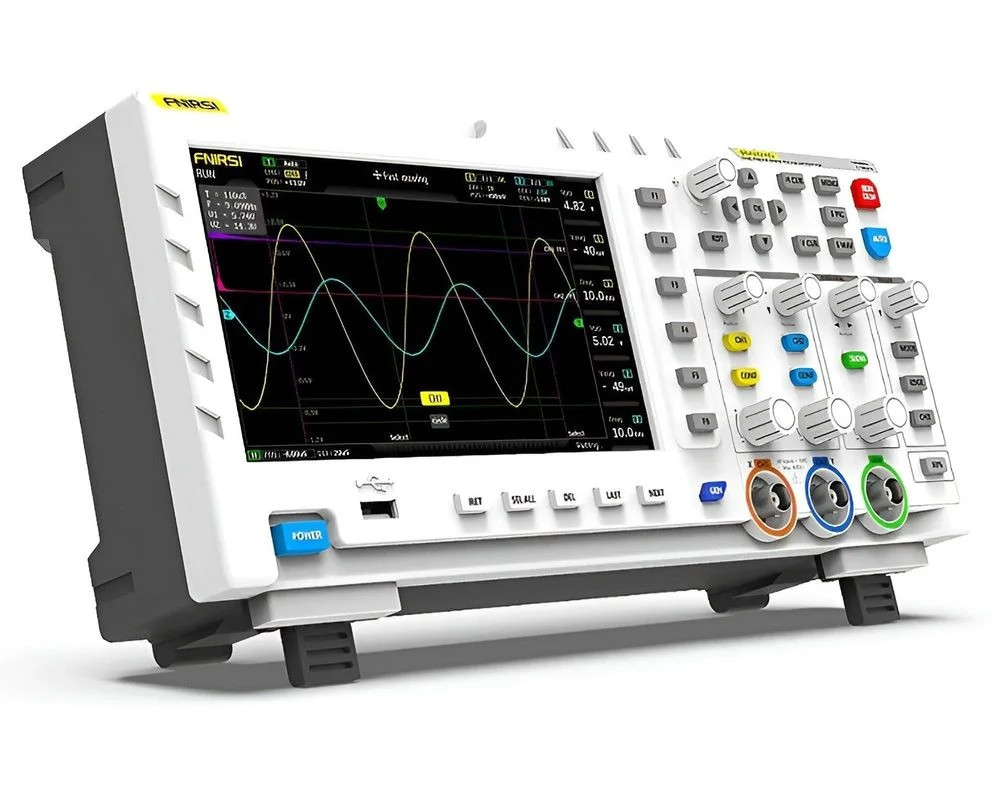

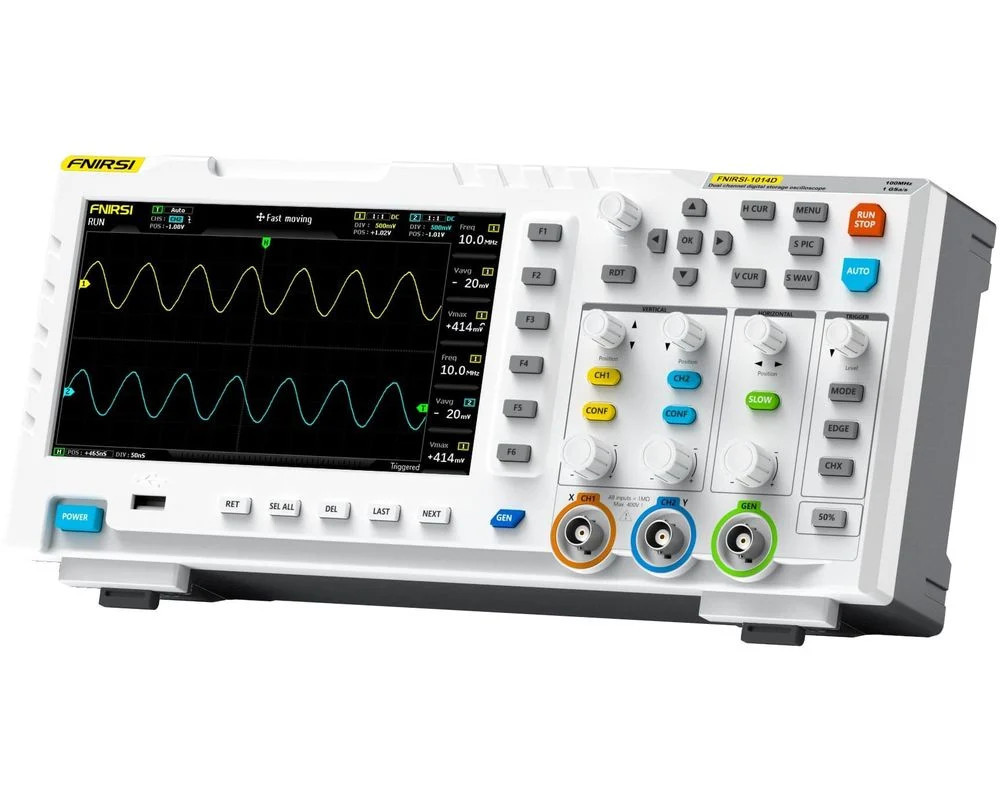

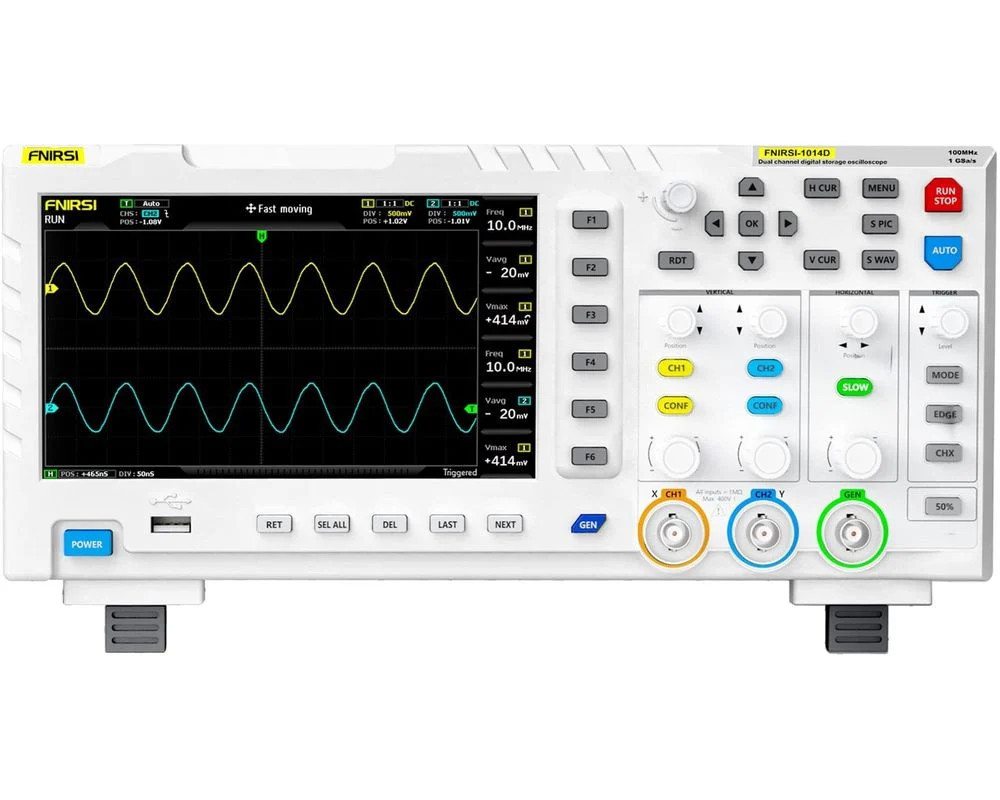

Digitálny osciloskop a generátor signálov FNIRSI-1014D - profesionálny merací prístroj 2 v 1

FNIRSI-1014D je univerzálny prístroj typu „2 v 1“, ktorý kombinuje dvojkanálový digitálny osciloskop a integrovaný generátor signálov DDS. Je ideálnou voľbou pre opravy elektroniky, laboratórne merania, vývoj, vzdelávanie alebo hobby.

Prístroj disponuje rýchlosťou vzorkovania v reálnom čase 1 GSa/s a analógovou šírkou pásma 2×100 MHz, čím zabezpečuje rýchle a presné spracovanie signálu. 7-palcový farebný TFT LCD displej s rozlíšením 800×480 pixelov poskytuje čistý a detailný obraz.

Vďaka integrovanému ochrannému systému podporuje merací rozsah až 400 V (s 10X sondou), takže je možné ho bezpečne používať aj v systémoch s vyšším napätím.

Hlavné vlastnosti

• Konštrukcia 2 v 1: osciloskop + generátor funkcií DDS
• Dvojkanálový vstup
• Šírka pásma 2×100 MHz
• Rýchlosť vzorkovania 1 GSa/s
• 7” farebný TFT LCD displej (800×480)
• Vstavaný generátor signálov s 14 základnými priebehmi
• Individuálne nahrávanie a prehrávanie signálov
• Uloženie až 1000 uložených priebehov a 1000 snímok obrazovky

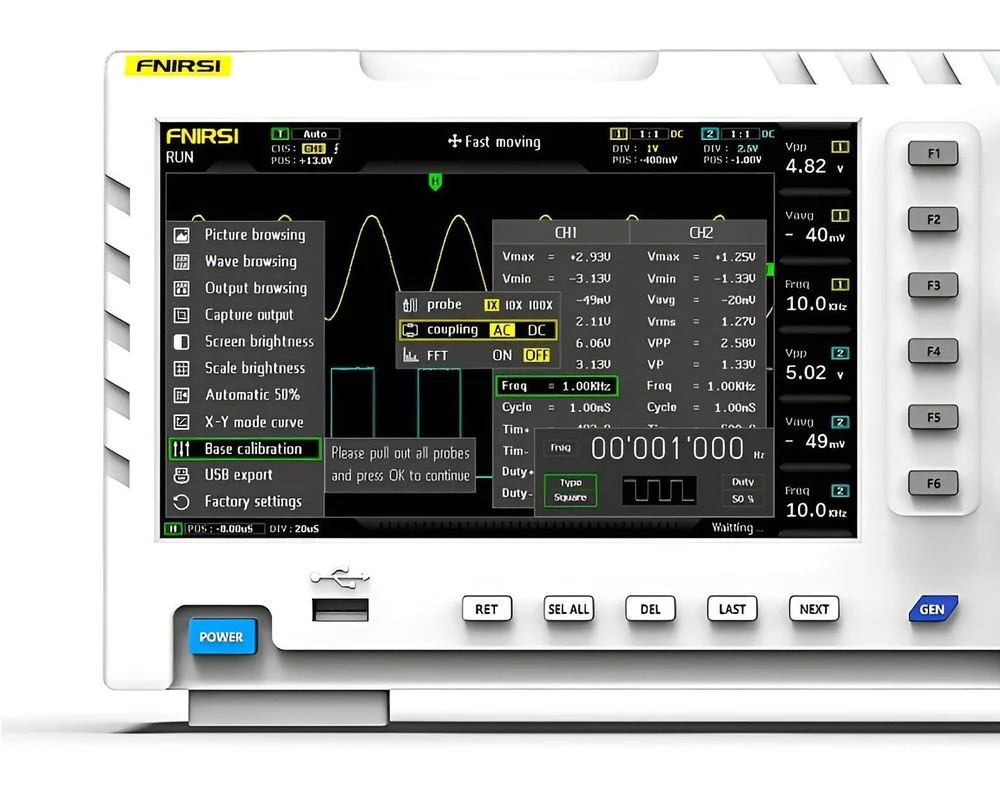

• Funkcia automatického merania stlačením jediného tlačidla
• Funkcia FFT spektrálnej analýzy
• Zobrazenie Lissajousovej krivky
• Ručné meranie kurzorom
• USB pripojenie na export obrázkov a prenos dát
• Displej s nastaviteľným jasom
• Kompaktné, prenosné vyhotovenie

• Meracie funkcie
• Prístroj je schopný merať až 12 automatických parametrov:
• Vpp
• Vp
• Vmax
• Vmin
• Vavg
• Vrms
• Frekvencia
• Duty+
• Duty-
• Čas+
• Čas-
• Doba periódy

• Technické údaje
• Model: FNIRSI-1014D
• Materiál: ABS plast
• Počet kanálov: 2
• Analógová šírka pásma: 2×100 MHz
• Vzorkovacia frekvencia: 1 GSa/s
• Vertikálna citlivosť: 50 mV/div – 500 V/div
• Časová základňa: 50 s/div – 10 ns/div
• Maximálne meracie napätie:
• 1X sonda: 40 V
• 10X sonda: 400 V
• Vstupná impedancia: 1 MΩ
• Rozlíšenie ADC: 8 bitov
• Pripojenie: AC / DC
• Režimy spúšťania: Single / Normal / Auto
• Hrana spúšťača: stúpajúca / klesajúca
• USB rozhranie: áno
• Rozmery: 340 × 140 × 70 mm
• Hmotnosť: 2500 g

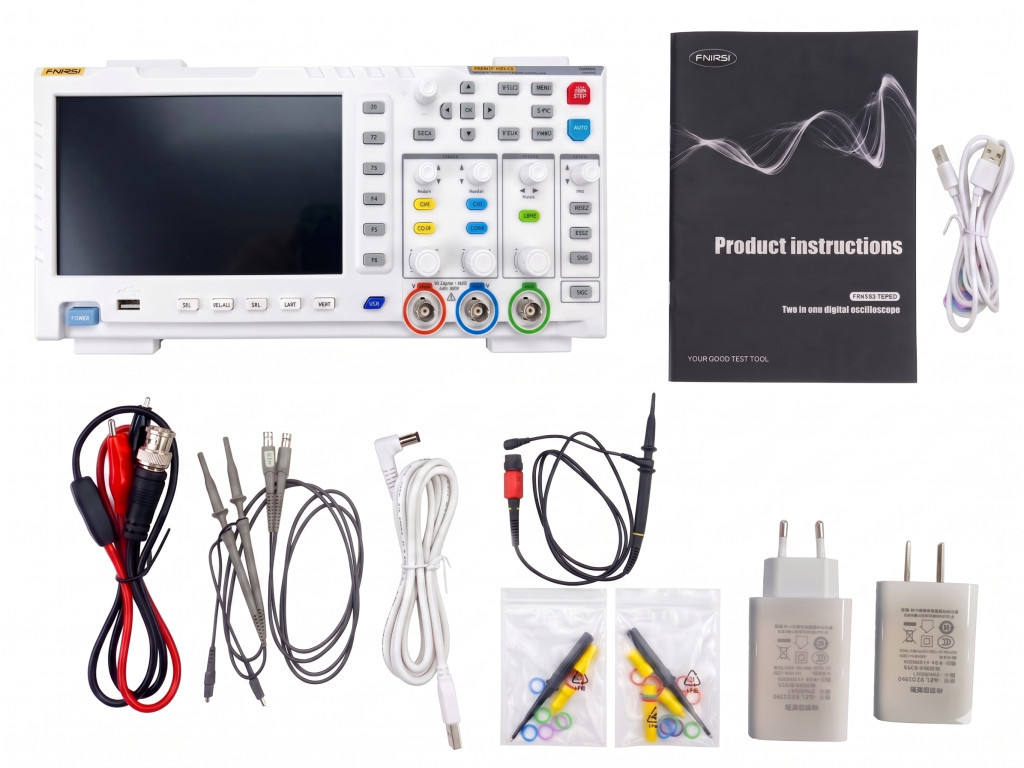

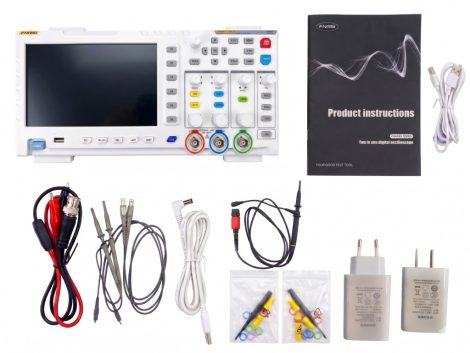

Obsah balenia:

• 1 ks digitálny osciloskop FNIRSI (s integrovaným generátorom signálu)
• 1 ks používateľská príručka (Product Instructions)
• 2 ks meracie hlavice osciloskopu (s BNC konektorom, pasívne sondy)
• 1 ks merací kábel BNC s krokosvorkami (s červeno-čiernymi koncovkami)
• 1 ks napájací kábel USB-DC (biely, s valcovitým konektorom)
• 1 ks USB –> USB dátový kábel (biely)
• 2 ks sieťový adaptér (nástenné konektory podľa noriem EÚ a USA)

2 ks Sada príslušenstva k meracím hlaviciam:

• Farebné označovacie krúžky
• Nastavovací skrutkovač
• Ochranné kryty

Komu odporúčame?

• Pre servisné strediská elektroniky
• Elektrotechnikom
• Vývojárom
• Pre technikov
• Vzdelávacím inštitúciám
• Elektronickým nadšencom

Prečo si vybrať model FNIRSI-1014D?

Ak hľadáte spoľahlivý, univerzálny a cenovo dostupný osciloskop s integrovaným generátorom signálov, model FNIRSI-1014D je vynikajúcou voľbou. Profesionálne funkcie, jednoduché ovládanie a prenosné vyhotovenie v jednom zariadení.
