Stmievateľný ovládač LED s nastaviteľnou bielou farbou (DT8) – BK-DWL060-2000AD

BOKE BK-DWL060-2000AD – ovládač LED s technológiou DALI-2 / PUSH DIM a funkciou Tunable White

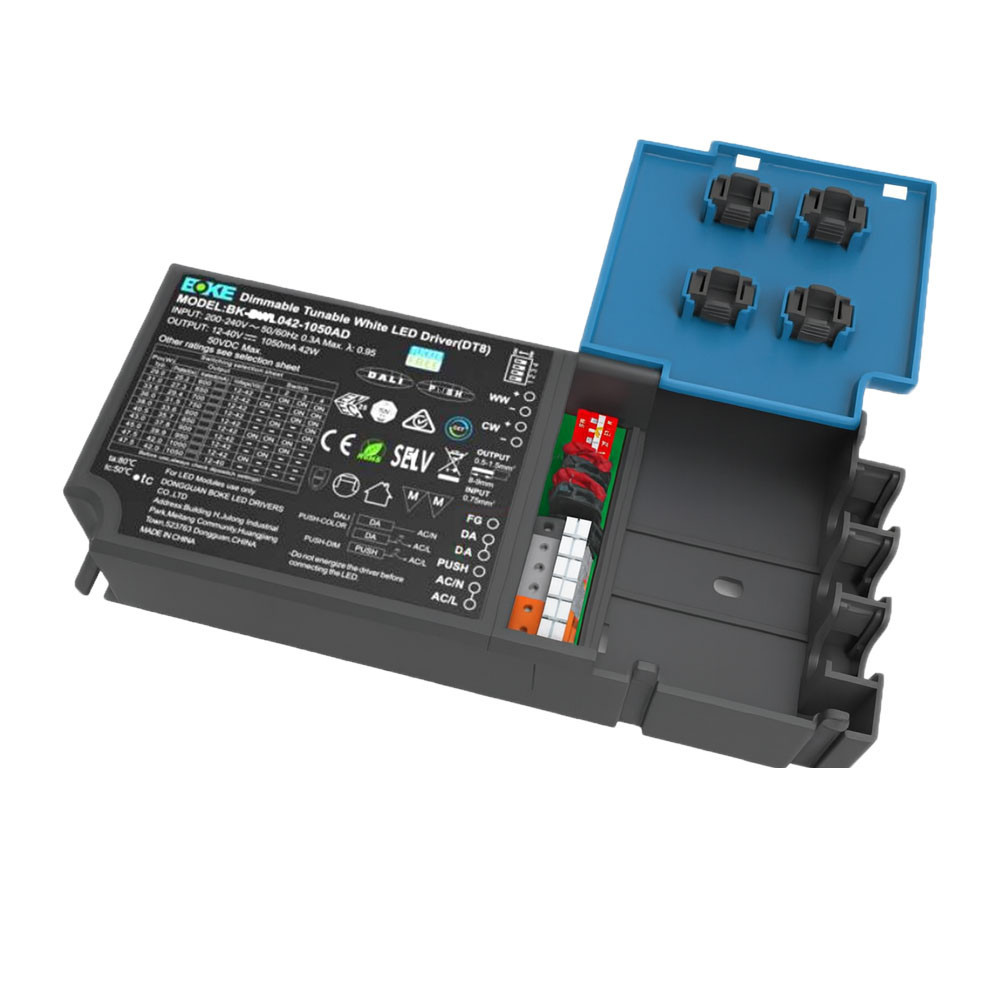

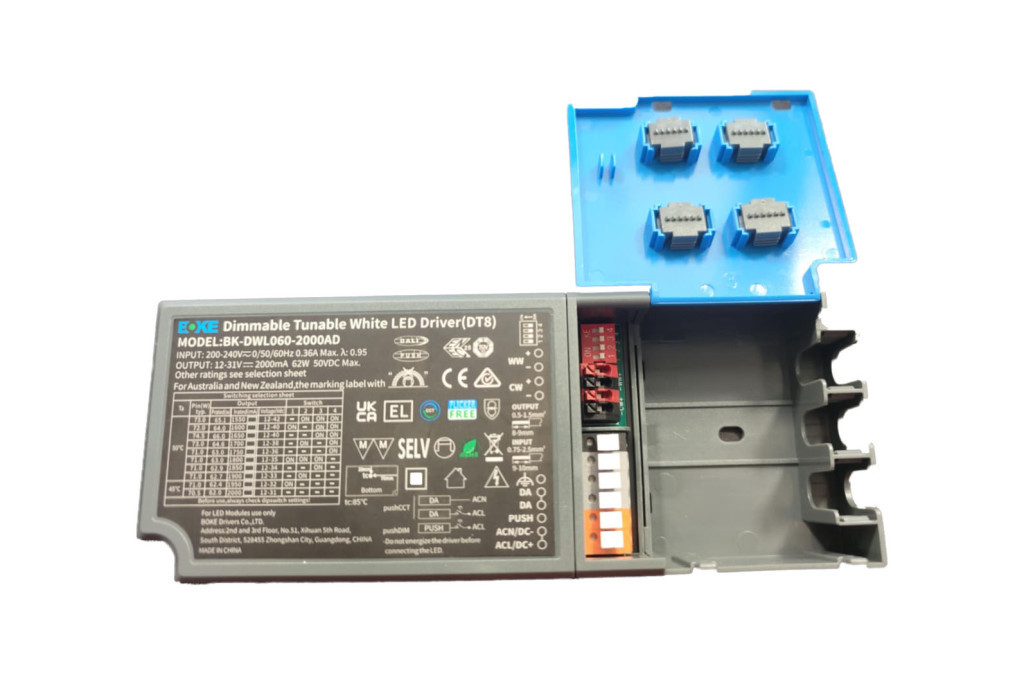

BOKE BK-DWL060-2000AD je profesionálny LED ovládač, ktorý bol navrhnutý špeciálne na ovládanie LED modulov s nastaviteľnou bielou farbou (Tunable White). Zariadenie podporuje štandard DALI-2 DT8 a režimy ovládania PUSH-DIM / PUSH-CCT, vďaka čomu je ideálnou voľbou pre moderné osvetľovacie systémy – do kancelárií, verejných budov, komerčných priestorov a inteligentných osvetľovacích riešení v domácnostiach.

Hlavné vlastnosti

• Typ: BK-DWL060-2000AD


• Vstupné napätie: 200–240 V AC (50/60 Hz)


• Výstupné napätie: 12–31 V DC

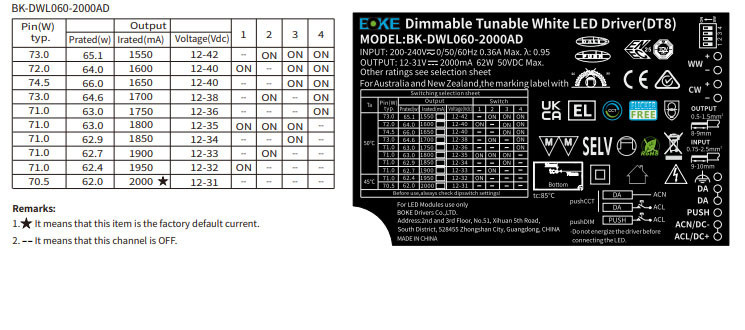

• Výstupný prúd: 1550–2000 mA (nastaviteľný pomocou DIP prepínača v 10 krokoch)


• Výstupný výkon: max. 62 W


• Faktor výkonu (PF): > 0,95


• Účinnosť: cca 90 %


• Rozsah stmievania: 1–100 %


• Podpora DALI-2 DT8: Áno (kanál teplej a studenej bielej pod jednou adresou)


• PUSH DIM / PUSH CCT: Áno (pre ovládanie tlačidlom)

Režimy ovládania

• DALI-2 DT8: automatické pripojenie k sieti DALI, max. 64 ovládačov na linku.


• PUSH DIM: krátke stlačenie zapnutie/vypnutie, dlhé stlačenie regulácia jasu.


• PUSH CCT: krátke stlačenie – zmena farebnej teploty, dlhé stlačenie – plynulé nastavenie.


• Ovládanie farebnej teploty: Tunable White (výstupy WW + CW).

Mechanické a environmentálne údaje

• Rozmery: 191,5 × 75 × 30 mm


• Hmotnosť: cca 255 g


• Stupeň krytia: IP20 (pre vnútorné použitie)


• Prevádzková teplota: –20 °C … +50 °C


• Životnosť: až 100 000 hodín


• Odolnosť voči vibráciám: 10–500 Hz, 5 G

Údaje o bezpečnosti a zhode

• Ochrana proti prepätiu, ochrana proti preťaženiu, ochrana proti skratu


• Flicker free – prevádzka bez blikania


• Certifikáty: ENEC-TUV, CE, RCM, EMC, CCC, DALI-2


• Normy: EN61347-1, EN61347-2-13, EN62384, EN55015, EN61000-3-2, EN61000-4-2,3,4,5,6,8,11

Informácie o zapojení a montáži

• Výstupy WW+ / CW+: je možné pripojiť samostatné reťazce LED s teplou bielou a studenou bielou farbou.


• Vstup DA / DA: zbernica DALI, nezávislá na polarite.


• Vstup PUSH: pre jednoduché nástenné tlačidlo.


• Max. dĺžka kábla DALI: 300 m (2×1,5 mm²).


• Max. dĺžka výstupného kábla: 2 m.


• Pripojenie za chodu nie je podporované — LED modul pripájajte vždy po odpojení napájania.

Oblasti použitia

• Osvetlenie kancelárií


• Obchodné a verejné budovy


• Systémy inteligentných domov


• Svietidlá s regulovateľnou farebnou teplotou


• Ovládanie osvetlenia na báze DALI-2
